前 言
本标准依据 GB/T1.1-2009《标准化工作导则 第 1 部分：标准的结构和编写》的规范要求起草。
本标准的某些内容有可能涉及到专利，本标准的发布机构不承担识别这些专利的责任。 本标准由中国水利企业协会提出并归口。
本标准起草单位：
本标准主要起草人：
组合容器式农村污水处理设施
1 范围
本标准规定了组合容器式农村污水处理设施的定义，设计水量和水质，分类和型号，处理工艺，容器结构和材料，性能和测试方法，检验规则，标志、运输、储存等。
本标准适用于农村地区集中式以及分散式农户新建、扩建和改建的污水处理设施，城区可参照执行。
2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是不注日期的引用文件，其新版本(包括所有的修改单)适用于本标准。
GB 18918 城镇污水处理厂污染物排放标准
GB/T 18920 城市污水再生利用 城市杂用水水质标准
GB 5084 农田灌溉用水标准
GB 6920 水质 pH 值的测定 玻璃电极法
GB/T 11115 聚乙烯(PE)树脂
GB 11893 水质 总磷的测定 钼酸铵分光光度法
GB/T 11901 水质 悬浮物的测定 重量法
GB/T 12670 聚丙烯(PP)树脂
GB/T 14152 热塑性塑料管材耐外冲击性能 试验方法 时针旋转法
GB/T 19466.6 塑料 差示扫描量热法(DSC) 第 6 部分:氧化诱导时间(等温 OIT)和氧化诱导温度(动态 OIT)的测定
GB/T 20022 塑料 氯乙烯均聚和共聚树脂表观密度的测定
GB 4208 外壳防护等级(IP)代码
GB 5226.1 机械电气安全 机械电气设备 第一部分：通用技术条件
CJ/T 489 塑料化粪池
T/CAS 237-2014 滚塑制品 聚乙烯储罐
HJ 05 水质 五日生化需氧量(BOD5)的测定 稀释与接种法
HJ/T 399 水质 化学需氧量的测定 快速消解分光光度法
HJ 535 水质 氨氮的测定 纳氏试剂分光光度法
HJ 636 水质 总氮的测定 碱性过硫酸钾消解紫外分光光度法
3 定义
下列定义适用于本标准。
3.1 组合容器式 combined container
农村污水处理设施的每个单元都以单个罐体为容器，通过管路和线路将整个处理设施组合连接。组合容器式设计，可根据需求灵活扩容。
3.2 分流舱 distribution chamber
污水进入生物处理设施之前设置的分流装置，用来有效均衡各路设施进水流量，平均进水负荷。
3.3 缺氧舱 anoxic chamber
生物反应系统的非充氧区且有硝酸盐和亚硝酸盐存在的舱区，称为缺氧舱。反硝化菌在缺氧条件下，通过将硝酸盐(NO3-)中的氮(N)通过一系列中间产物(NO2-、NO、N2O)还原为氮气(N2)，以去除总氮，可内置填料提高去除效果。
3.4 一级生物舱 first-class biological chamber
一级生物舱接在缺氧舱后，内置生物固定床和曝气膜管，利用附着生长在固定床上
的微生物处理污水。
3.5 二级生物舱 second-class biological chamber
二级生物舱接在一级生物舱后，结构与一级生物舱一致，用于强化生物处理作用。
3.6 回流舱 circulation chamber
回流舱接在二级生物舱后，通过将生物舱出水回流至缺氧舱，强化反硝化脱氮效果。
3.7 设备舱 equipment chamber
用于放置风机、水泵等配套设备的舱区称为设备舱。
3.8 二沉舱 secondary sedimentation chamber
二沉舱接在回流舱后，用于固液分离，上部清水排放，下部污泥沉淀。
3.9 水力停留时间 hydraulic retention time, HRT
待处理污水在反应器内的平均停留时间，即污水与生物反应器内微生物作用的平均反应时间。
3.10 比表面积 specific surface area
单位体积的填料所具有的总表面积，单位是 ㎡/m³。
4 设计水量和水质
4.1 设计水量

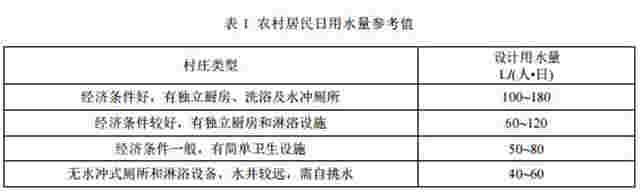

污水设计排放水量根据实地调查结果确定。当调查数据缺乏时，应结合当地用水现状、生活习惯、经济条件、地区规划等酌情确定，也可参考表 1，通过排放系数确定污水量。农村生活污水排水量一般为总用水量的 40%~80%，排水设施完善的地区可取上限值，排水设施不完善的地区视具体情况取中值或下限值。
4.2 设计进水水质

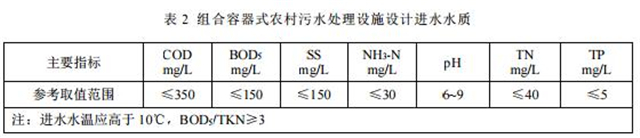

4.2.1 设计进水水质一般应通过实地调查结果确定。组合容器式农村污水处理设施的设计进水水质见表 2。
4.2.2 设施实际运行中，应注意以下情况:
a. 严禁工业废水进入污水处理设施；
b. 严禁含有毒性物质的农用废水进入污水处理设施，比如杀虫剂、过量的清洗剂、过量的抗生素等；
c. 不在设计范围内的外来水不得排入或通过管道渗入污水处理设施，比如雨水、灌溉用水、养殖废水等；
d. 不得向污水处理设施中倾倒生活垃圾、餐厨垃圾、畜禽粪便、残余牛奶等异常物；
e. 集中式餐厨废水进入污水处理设施前应配有隔油池，防止大量油脂进入系统；
f. 畜禽养殖废水进入污水处理设施前应配有固液分离及前处理装置，达到本标准设计进水标准后方能进入设施。
4.3 设计出水水质

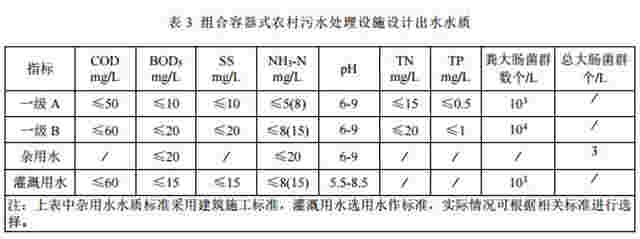

污水处理设施设计出水水质应根据各地区实际出水水质指标要求执行，出水标准可参照：《城镇污水处理厂污染物排放标准》(GB 18918)，《城市污水再生利用 城市杂用水水质标准》(GB/T 18920)，《农田灌溉用水标准》(GB 5084)及各省、市地方标准等。详见表 3。
5 分类和型号
5.1 分类
应根据处理规模进行分类，包括以下三类：单户型系统、分散型系统、集中型系统。

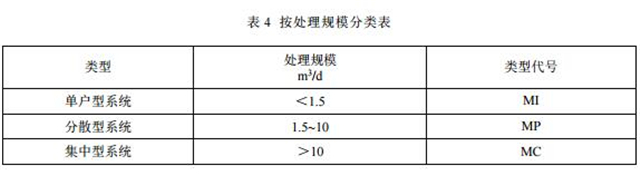

分类见表 4。
5.2 型号

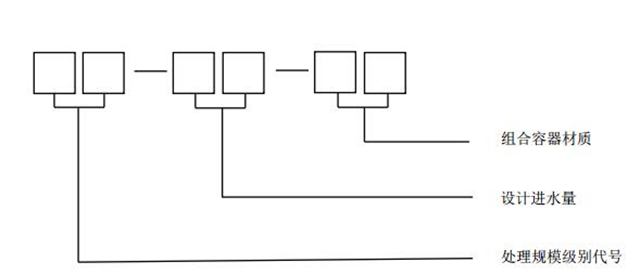

型号标记方法由三部分组成，处理规模级别代号、设计进水量、组合容器材质。如下：
a. 处理规模级别代号用双字母组合表示：MI-单户型系统，MP-分散型系统，MC-集中型系统；
b. 设计进水量采用产品的实际设计进水量(单位：m³/d)表示，10m³/d 以下精确到1.0m³/d，10m³/d 以上精确到十位；
c. 组合容器材质用字母表示：聚丙烯材料用 PP 表示、聚乙烯材料用 PE 表示；
示例：
某组合容器式农村污水处理设施采用分散型系统，设计进水量为 5m³/d，容器材料为 PE 材料，则型号标记为：MP-05-PE。
6 处理工艺
6.1 工艺流程

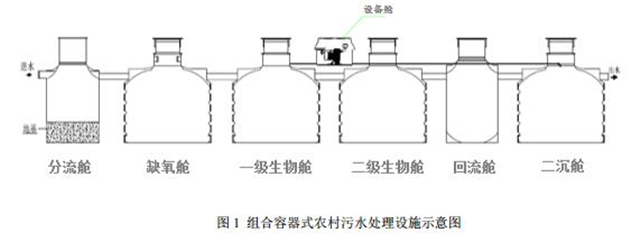

污水处理设施的主要工艺流程为：污水经过调节池/预处理池，进入设施主单元，经分流舱(根据规模选择)、缺氧舱、一级生物舱、二级生物舱、回流舱、二沉舱后排放，见图1。根据出水水质要求，二沉舱后可选配过滤、消毒等深度处理单元。
6.2 调节池/预处理池
6.2.1 污水处理设施应在系统前端设置调节池/预处理池，用于稳定进水水质水量，避免大块固体物质进入处理设施造成堵塞。
6.2.2 调节池/预处理池的容积应根据污水处理设施的处理规模进行设计，设计水力停留时间宜>12 小时。若污水水质水量随时段、季节等因素波动较大时，可将调节池容积适当增加30%~50%。
6.2.3 调节池/预处理池的设计应便于清掏池底污泥。污泥清掏周期应根据污水实际情况确定，宜采用 1~2 年。
6.3 分流舱
当污水进水量大于污水处理设施的单路大容积负荷时，可在调节池/预处理池之后设置分流舱，将进水分两路或者多路处理设施进行处理，能有效均衡各路设施进水流量，平均进水污染物负荷，保证系统处理效果。
